[123 ] TR8315 1432 001A

公称压力：31.5MPA;

标称流动：320L / min;

标称流动：320 L / min;
工作电压：DC12V;

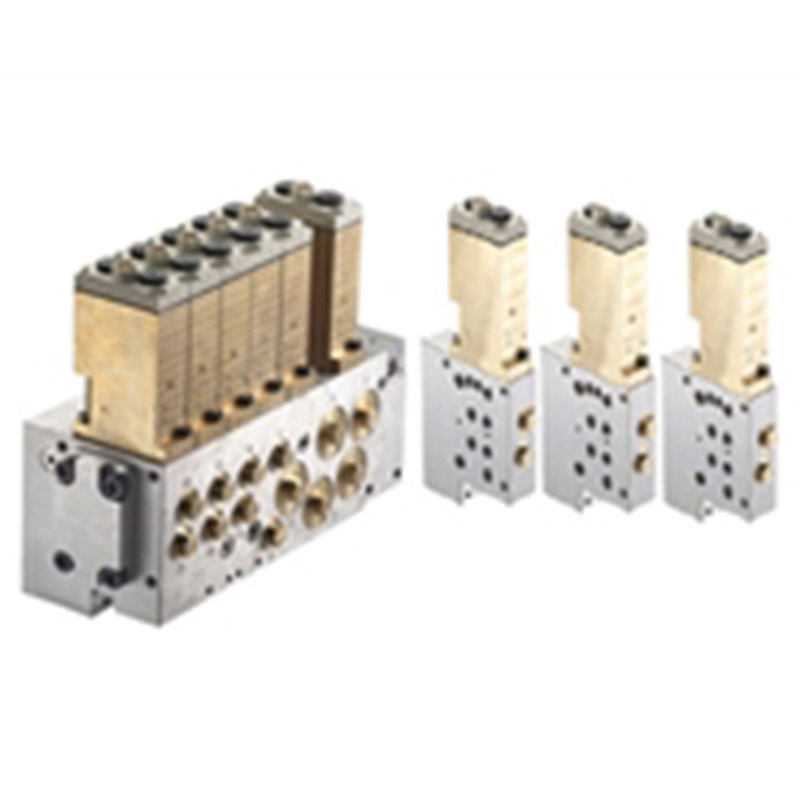

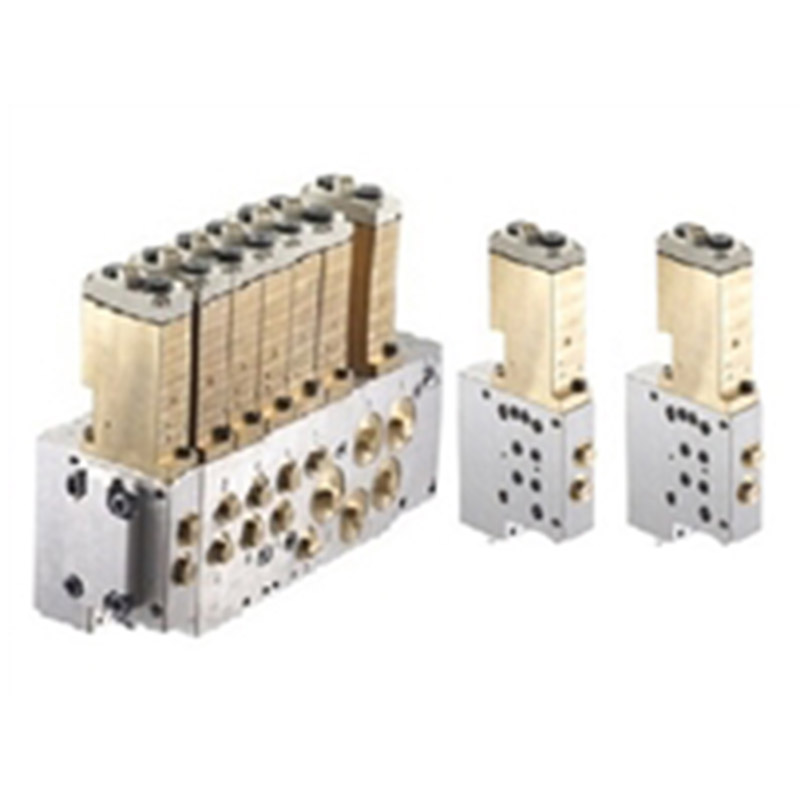

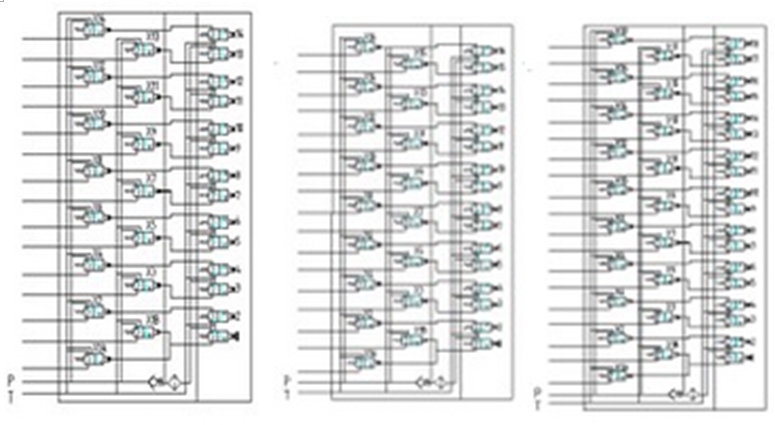

12  -  Funtion阀单元堆叠两个2级磁阀单元 5墨盒/ DN20，12墨盒/ DN10,8 PCS电磁阀

流入口：DN25;

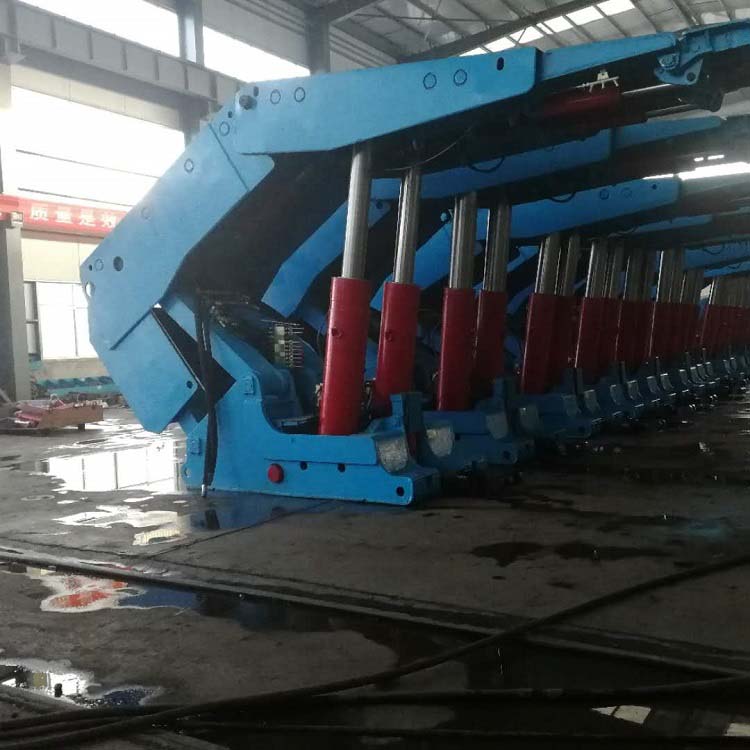

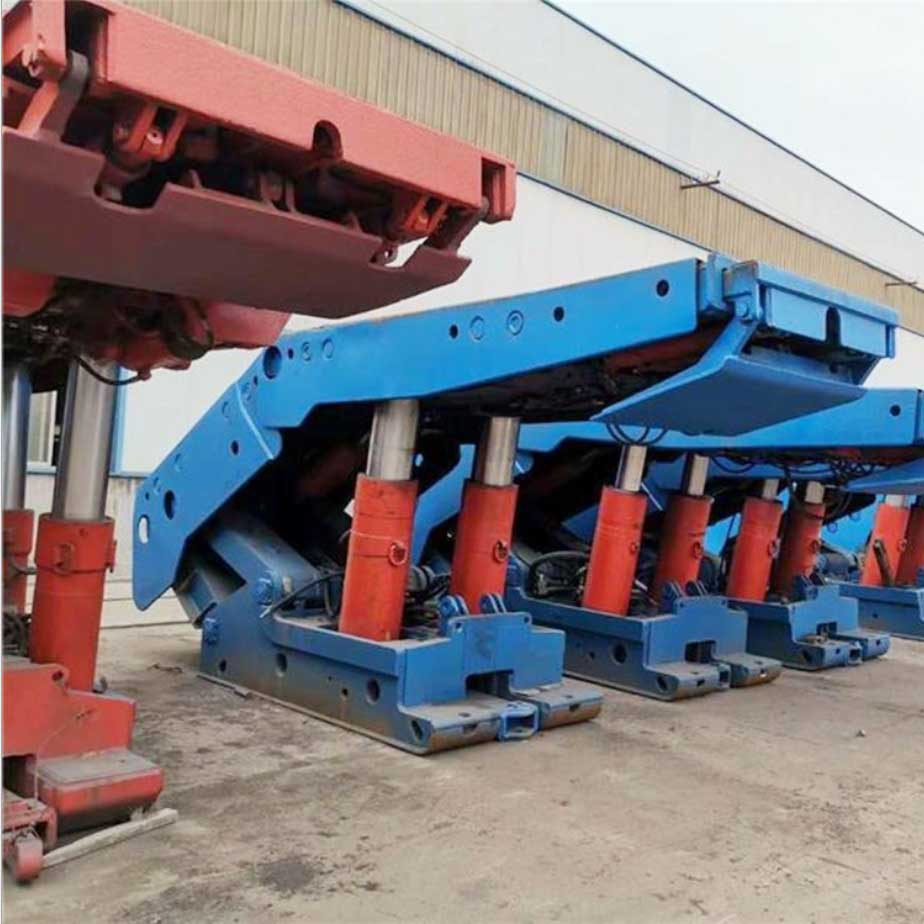

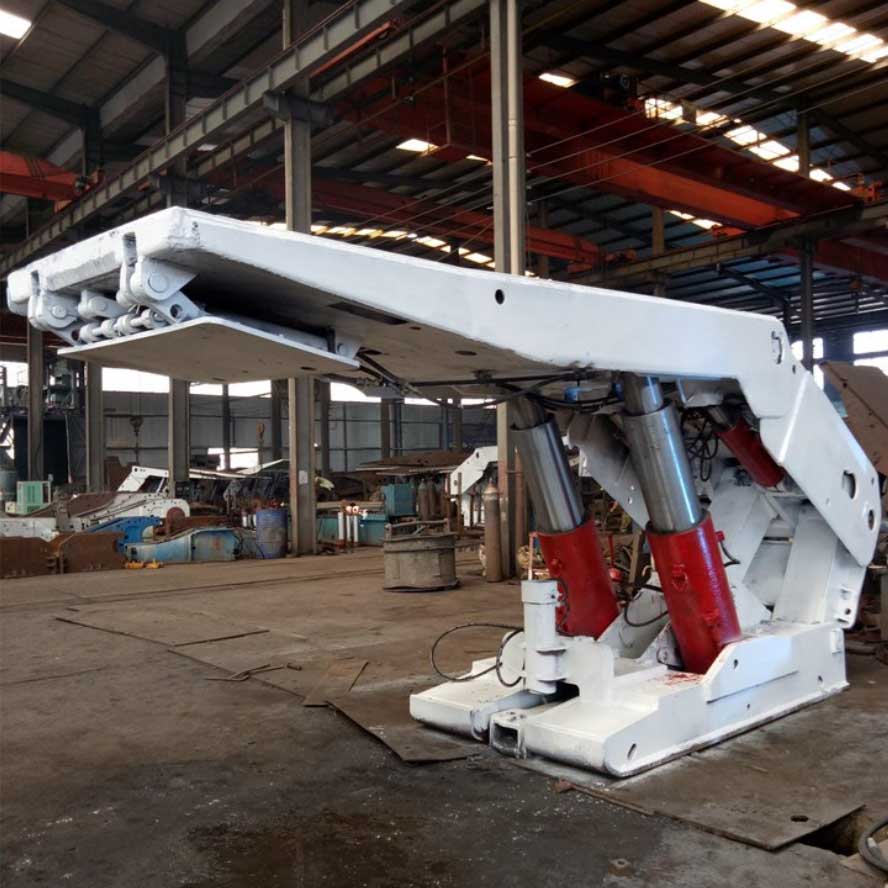

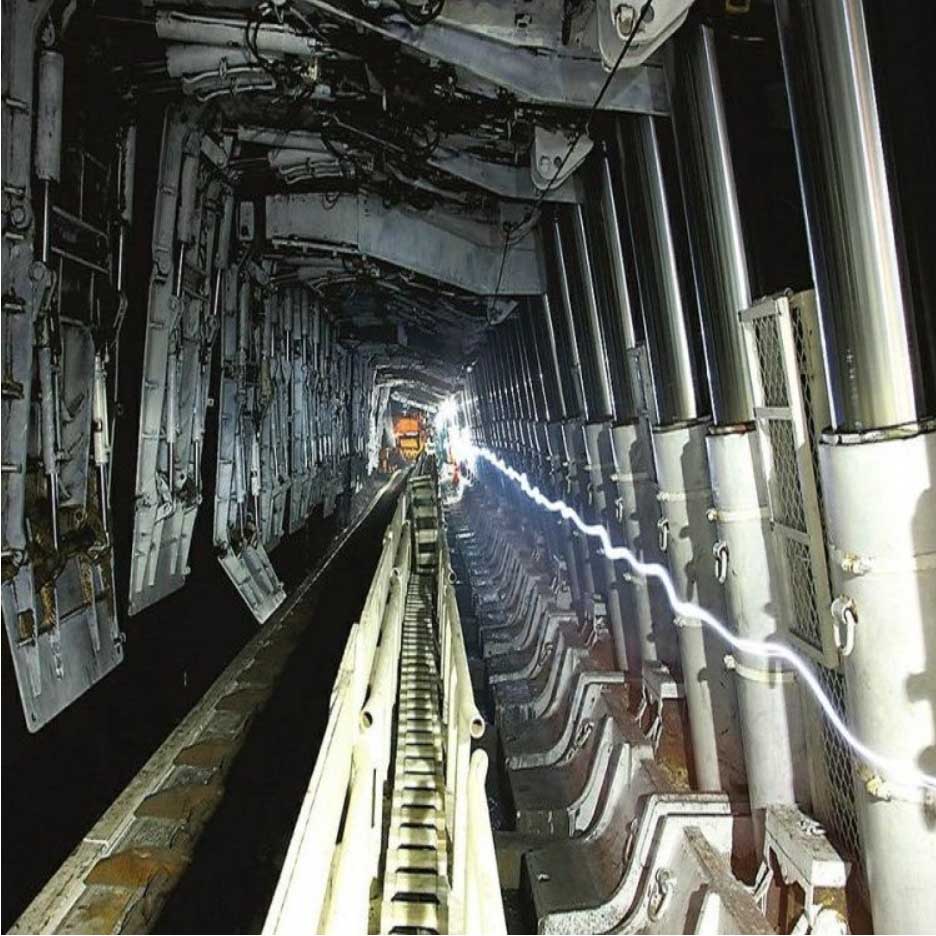

支撑和屏蔽液压屋顶支撑是一种支撑在支撑支撑和屏蔽支撑后开发。它可以在破碎的屋顶，中稳态屋顶，稳定的屋顶和软屋顶的条件下应用。支撑和屏蔽支架主要是一种主要用于支持的支架，也具有S的功能支撑和屏蔽型支架包括6个主要结构，即：煤层，车顶梁的前端的位置，车顶梁，屏蔽梁，基座和柱子。底座的后部铰接着前后连杆，前焊耳板用于安装推千斤顶。推送千斤顶的另一端与工作表面输送机连接。通过推送千斤顶的扩展和收缩，实现推动和滑动运动和移动框架。



支持和屏蔽液压支撑产品特征：



（1）支撑能力很大，顶部光束处于良好的应力状态，顶部切割性能很强。

（2）它具有屏蔽梁，可以有效地分离工作区域和GOAF区域防止煤矸石通过人。

（3）支持具有良好的稳定性和大型工作空间，这是方便的r通风和行人。

（4）结构相对复杂，钢消耗量大，成本高。

支持和屏蔽液压支撑产品优势： [如图123所示的支撑罩的优点是垂直支撑力远离煤壁，这意味着这种类型的支撑件的支撑效果将更好地从岩石表面突出的屋顶。另外，其接触压力与顶部和底板相对均匀，并且最大接触压力相对较小，具有高稳定性。然而，由屏蔽液压支撑件的前支柱和后支柱产生的多个推力路径影响了易于空隙的形成的支撑效果。支撑件后支柱的推力导致顶部光束产生逆时针旋转位移，从而减小顶梁和底部PL之间的非接触区域吃了，使顶板更加空心，并使前柱承受所有压力负荷。减少支撑能力。
